NEWSX-ray只能用于真?zhèn)螜z測？那是你對他的了解太少了！
日期：2024-04-12 瀏覽量：0集成電路是當代科技的結晶，隨著工藝不斷更新迭代，集成電路的內部結構也在變得愈加復雜，隨之而來的就是一些不可避免的內部結構缺陷。這些缺陷可能在一般情況下并不影響集成電路的功能，但若處于高應力、高溫等苛刻條件下，這些缺陷就會導致功能失效，危及整個系統。那么，在元器件正式應用之前，通過無損檢測技術，預先檢查其內部結構，將風險杜絕在早期，就顯得至關重要。

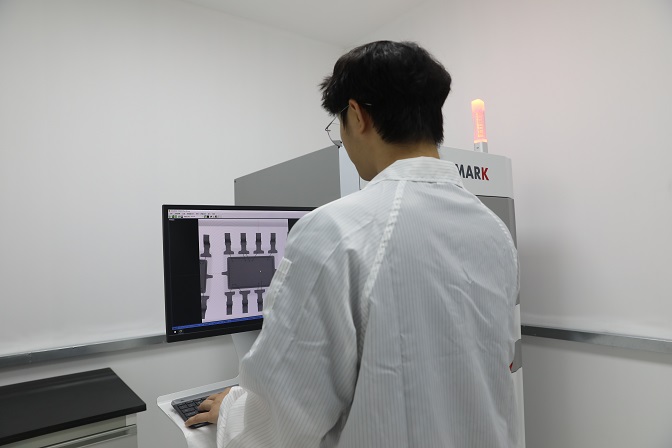

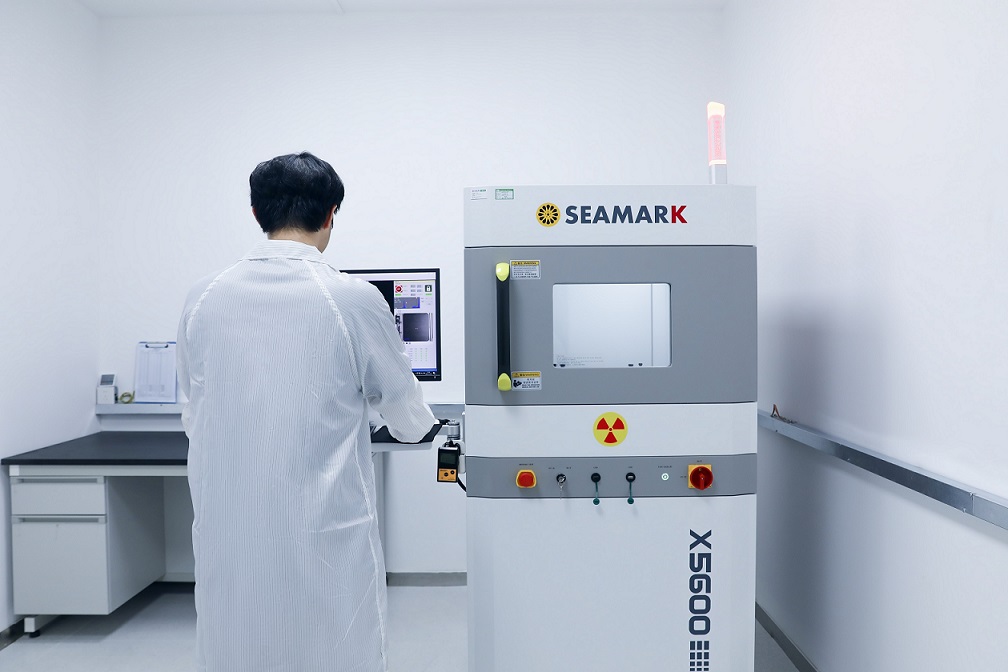

X-ray/X射線檢測就是一種常見的無損檢測方法，它通過使用平面探測器或膠片來獲取和分析物體的投射影像，以檢測內部缺陷和結構問題。作為一種非破壞性檢測方法，X-ray/X射線檢測可以在不破壞樣品的情況下快速檢測被檢測物體內部質量和異物的內部質量和異物。
X射線檢測的原理
X-Ray有個特點是可以穿透低密度的材質（例如碳氫氧氮等輕元素構成的環氧樹脂等有機物），但是對于密度高于鋁的金屬材質，X-Ray則會部分被穿透部分被吸收。通過特制的X-Ray探測影像裝置可以形成被觀測物的影像?；谶@樣的特性，可以用X-Ray來觀測和測量已封裝好芯片內部的金、銅等高密度金屬的連接情況或結構異常。例如IC芯片、PCB印刷電路板、PCBA/SMT/BGA焊點、鋰電池、IGBT半導體、LED/LCD類等都能進行檢測。
那么X-Ray可以檢測哪些內容呢？
1.IC封裝中的缺陷檢驗如﹕層剝離、爆裂、空洞以及打線的完整性檢驗。
2.印刷電路板制程中可能產生的缺陷，如﹕對齊不良或橋接以及開路。
3.SMT焊點空洞現象檢測與量測。
4.各式連接線路中可能產生的開路，短路或不正常連接的缺陷檢驗。
5.錫球數組封裝及覆芯片封裝中錫球的完整性檢驗。
6.密度較高的塑料材質破裂或金屬材質空洞檢驗。
7.芯片尺寸量測，打線線弧量測，組件吃錫面積比例量測。
此外，在對樣品是不是原裝正品存疑的時候，華強檢測也可以利用X-ray/X射線檢測進行鑒別。在有原裝樣品或圖片對比的條件下，我們可以將原裝樣品與測試樣品進行對比，觀察其內部結構的一致性，從而鑒別真?zhèn)巍?/span>
總之，X射線檢測是一種非常重要的無損檢測技術，在元器件的質量檢驗和真?zhèn)舞b別方面都發揮著不可取代的作用。它能夠有效地檢驗和剔除塑封器件的潛在缺陷，提高系統整體的質量和可靠性。
看完這篇文章，是不是對X-ray/X射線檢測更加了解了呢？
華強檢測經過多年電子產業檢測生態積累與打造，已匯聚多個國家級聯合實驗室，是為電子信息行業提供全方位的檢測、檢驗和認證服務的綜合性平臺。我們擁有專業的檢測團隊、豐富的檢測經驗、精良的一線進口設備，以“為電子貿易保駕護航”為使命，不僅能為您提供X-ray/X射線檢測，更是為您的產品進行多角度全方位立體檢測，全面保障您的供應鏈安全。
